基板製造サービスについて

株式会社ユニククラフト×安曇川電子工業株式会社

2018年1月より、安曇川電子工業株式会社は株式会社ユニクラフト様と業務提携の上、基板製造サービスの受注請負を開始いたしました。

「実装や組立以外に基板製造もお願いしたい!」とお困りのお客様は、お問い合わせの際にその旨をお伝えいただければ弊社がその段取りを代行させていただきます。
(代行サービスに手数料は一切かかりません)

1万円以下から作れる格安・高品質なプリント基板製造

30mm×30mmのプリント基板1枚(FR-4 ガラスエポキシ)の場合、9,959円(税別)からと大変リーズナブルな値段になっております。
さらにイニシャルコスト(初期費用)が無料となっており、1台からの注文も可能なため個人や学校関係者の方にも大好評です。
安心の設計サービス(後述)も充実しており、初めて基板製造される方でも安心です。

製造対応可能基板と納期

一般的な基板(FR-4 ガラスエポキシ)以外にアルミ基板の製造にも対応しております。

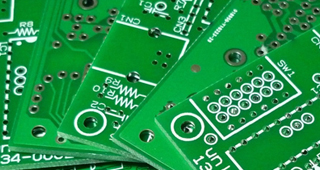

FR-4 ガラスエポキシ

・片面or両面 4~7営業日
・4層基板   6~9営業日

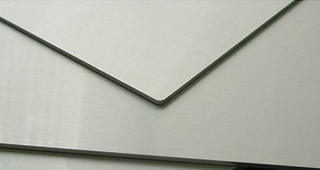

アルミ基板

・1層基板 9~12営業日

※発注枚数が多い場合など、日数が追加される場合があります。

※納期については株式会社ユニクラフト様の稼働日に準じております。

※短納期をご希望の方は備考にその旨を表記の上ご連絡ください。
(受注状況により対応できる場合がございます)

基板製造に必要なデータ及び条件

基板製造の条件は株式会社ユニクラフト様の基準に則って設定されています。
外形・寸法・パターン等の詳細な仕様については以下を参照ください。

安心の設計サービスについて

基板設計には以下のソフト・プランが用意されており、初めて設計される方にオススメのガーバデータ作成サービスもございます。

cadlus

本ソフトは市販のCADと同じ機能を持ちながら無料で使用することができ、個人の方が設計をより手軽に行えるようになった画期的なソフトです。
株式会社ユニクラフト様と株式会社ニソール様のライセンス契約により無料配布が実現しました。

DXF(AutoCADデータ)

illustratorやCADで作成されたデータをガーバデータに変換する方法です。
お客様が作成したパターン図(アートワーク図)をガーバデータへ変換しますが、完全な互換性が無いため手作業での変換作業となります。(別途追加費用発生)
見積もりを低く抑える手法等は以下ページを参照ください。

プリント基板設計サービス

お客様の回路図から基板アートワークを作成し、基板製造データを出力するサービスです。
・ピン単価100円~の低コストでの設計です。
・豊富な実績と知識による設計でお客様のご要望にお応えいたします。

設計所要日数 原則5営業日(ただし問い合わせ・返答待ち除く)

※大規模な回路、難易度の高いものについては相談させていただきます。
 別途プリント基板製造にリードタイムが必要です。詳細はリンク先ページを参照ください。

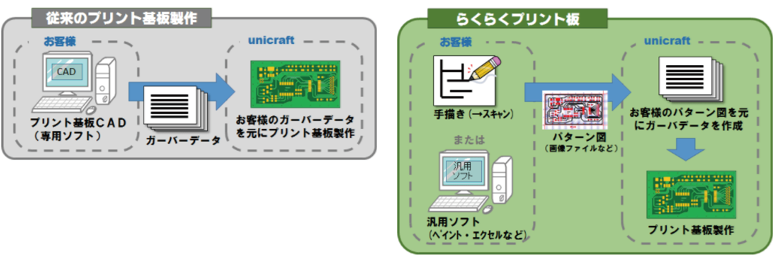

ガーバデータ作成(らくらくプリント板)サービス

初心者の方やCADが使用できない方でも安心のガーバデータ作成(らくらくプリント板)サービスがございます。(別途追加料金がかかります)

サービスの流れ

お客様のお問い合わせによって、以下の流れにサービスが別れます。

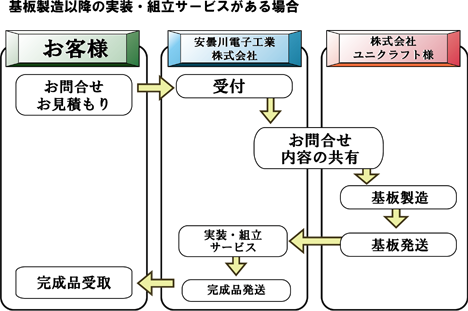

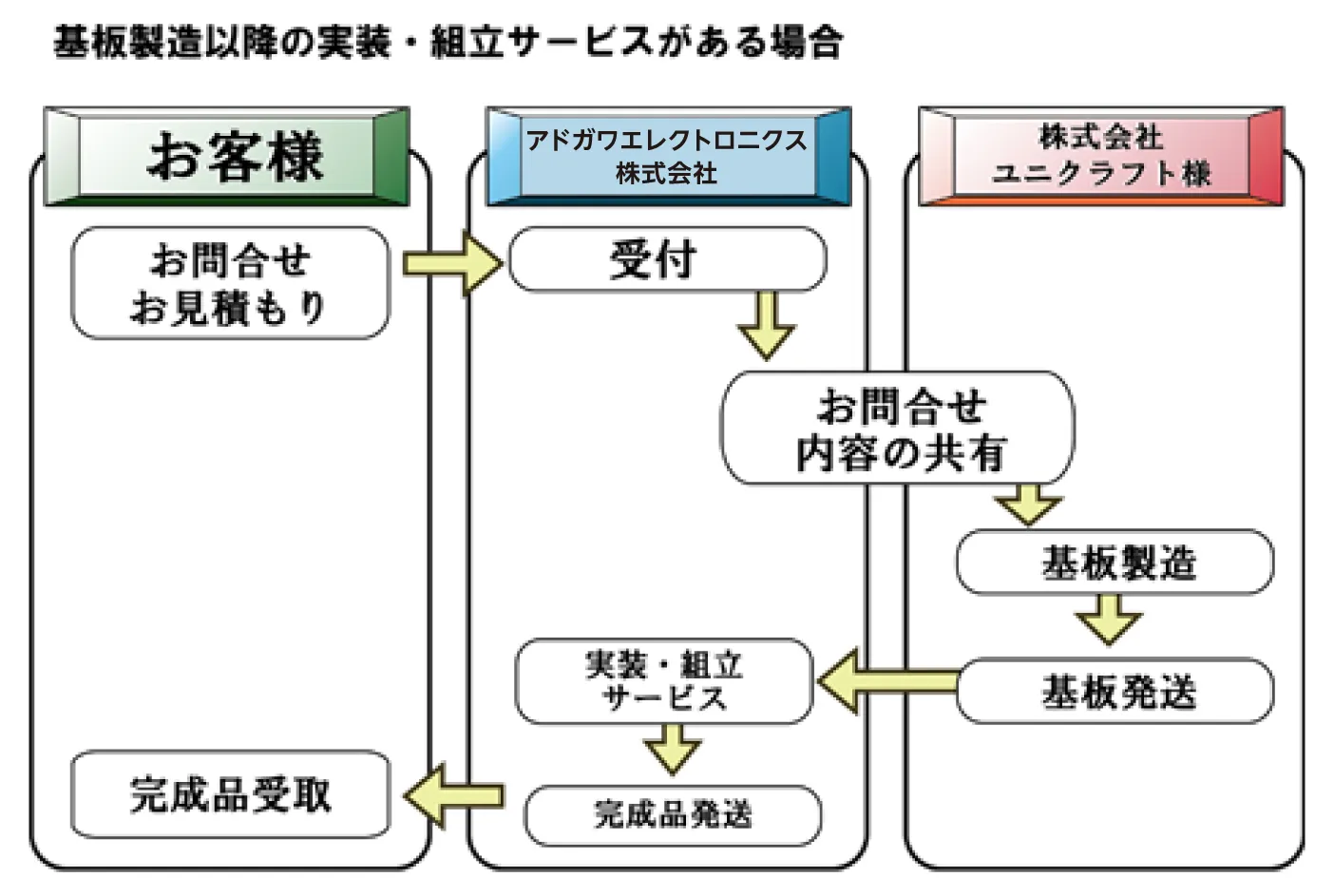

基板製造以降の実装・組立サービスがある場合

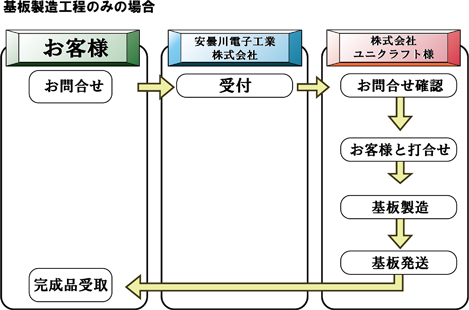

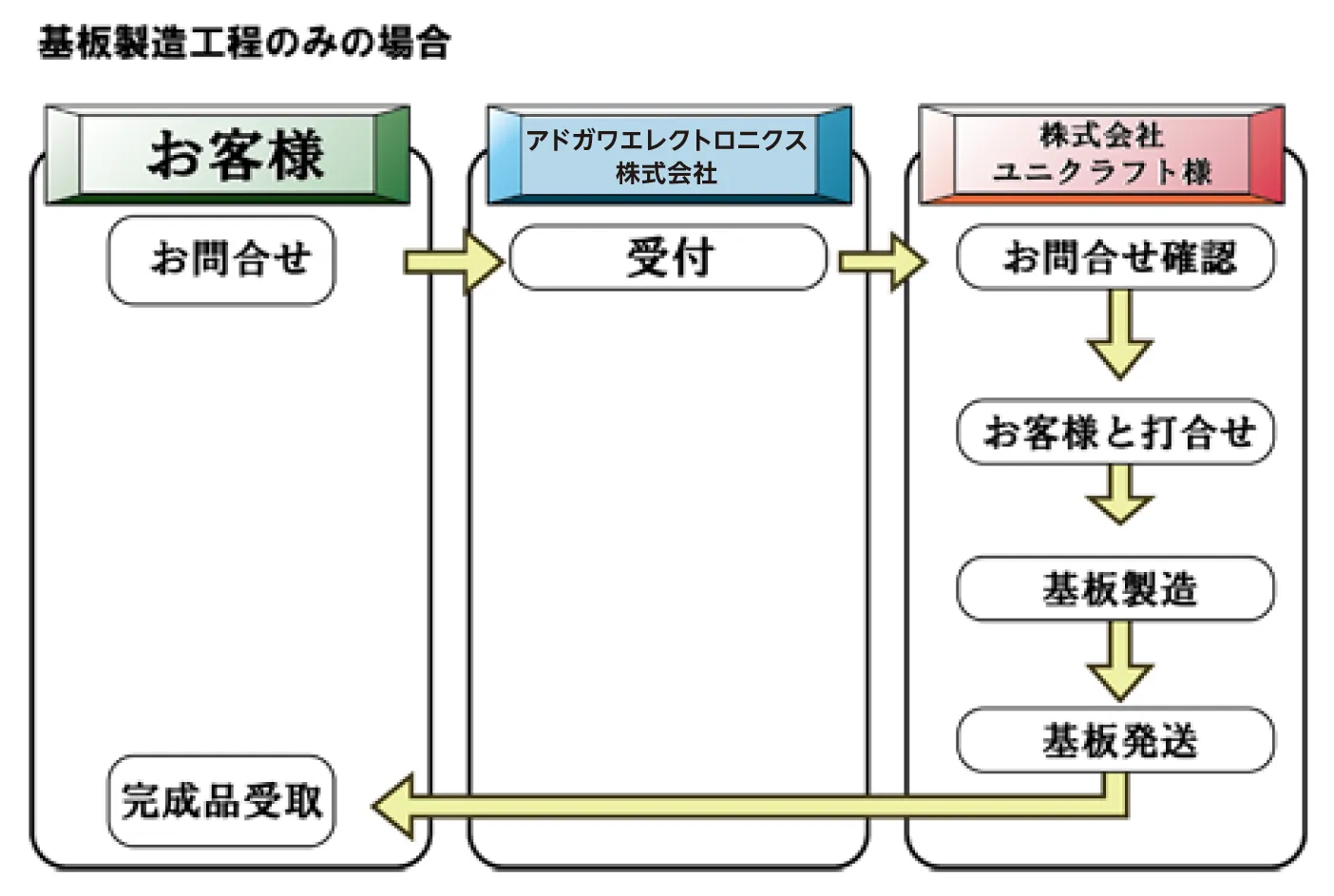

基板製造工程のみの場合

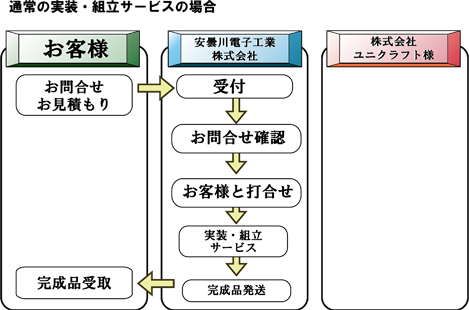

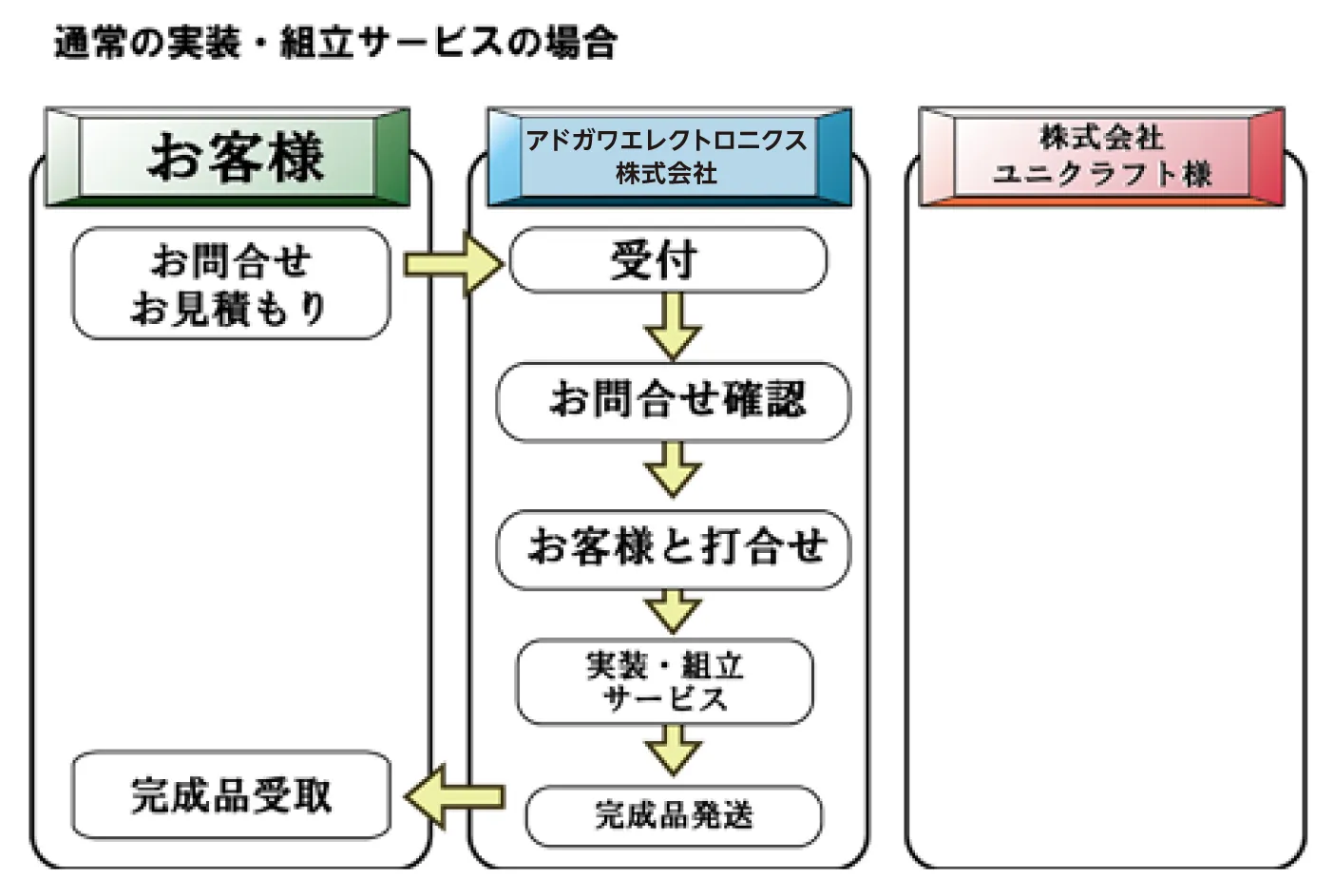

通常の実装・組立サービスの場合

基板製造~表面実装・フロ―半田・組立サービスを一貫するとメリット多数!

基板製造サービスと一緒に弊社サービスである「表面実装」「フロ―半田」「組立」サービスのいずれかまたは複数を含む受注を頂けると、納期の短縮など様々なメリットがございます。是非製造~実装~組立までを含んだ一貫サービスをご検討ください!
